水性壓敏膠為何突然成了頭部車(chē)企的香餑餑？
水性丙烯酸壓敏膠（以下簡(jiǎn)稱(chēng)水膠），已經(jīng)應(yīng)用到空調(diào)總成NVH背膠、方向盤(pán)HOD（手離檢測(cè)）背膠、化妝鏡貼合和座椅舒適綿粘貼等場(chǎng)景，直接影響駕駛體驗(yàn)與結(jié)構(gòu)穩(wěn)定性，是保障汽車(chē)內(nèi)飾性能的關(guān)鍵材料。
相比傳統(tǒng)溶劑型膠，水膠現(xiàn)在能成為汽車(chē)內(nèi)飾用膠的優(yōu)選，核心原因有兩點(diǎn)：
一是符合汽車(chē)行業(yè)對(duì)低氣味、低VOC（揮發(fā)性有機(jī)化合物）的環(huán)保標(biāo)準(zhǔn)；
二是能夠經(jīng)受住汽車(chē)極端使用環(huán)境的考驗(yàn)。
汽車(chē)的使用場(chǎng)景多變，夏天暴曬時(shí)車(chē)內(nèi)溫度能升到60℃以上，冬天嚴(yán)寒時(shí)又可能降到-20℃以下，陰雨天車(chē)內(nèi)濕度還會(huì)大大提高。而水膠本身就對(duì)濕度比較敏感，空氣濕度大水膠會(huì)吸收空氣中的水分，一旦吸濕水解就可能讓粘性失效，進(jìn)而引發(fā)內(nèi)飾部件脫落等問(wèn)題。
因此，一款水膠能否真正應(yīng)用于汽車(chē)內(nèi)飾，并不是“能粘住”就夠，還得通過(guò)一系列針對(duì)性測(cè)試的驗(yàn)證。
一、水性丙烯酸壓敏膠是怎么“粘”住內(nèi)飾的？
壓敏膠的核心特點(diǎn)是“常溫下有粘性，施加輕微壓力就能與被粘物牢固貼合”，水性丙烯酸壓敏膠也遵循這一核心邏輯，但它的粘貼效果更依賴于自身的分子結(jié)構(gòu)與基材的相互作用。
從原理來(lái)看，它的粘貼過(guò)程主要依賴三個(gè)關(guān)鍵作用：
膠層中的丙烯酸分子鏈會(huì)與內(nèi)飾基材（如塑料、織物、海綿等）表面的分子產(chǎn)生吸附力；
水性膠涂覆后會(huì)形成均勻的膠膜，充分浸潤(rùn)基材表面的微小孔隙，形成“機(jī)械咬合”效果；
確保粘貼后膠層不會(huì)自身斷裂，而是能穩(wěn)定傳遞粘性。
簡(jiǎn)單來(lái)說(shuō)，一款高性能的水性丙烯酸壓敏膠，需要在粘性（吸附力）、內(nèi)聚力（自身強(qiáng)度）、浸潤(rùn)性（與基材適配性）之間找到平衡。而汽車(chē)?yán)餃貪穸鹊淖兓?，恰恰?huì)破壞這種平衡——這也是我們要重點(diǎn)關(guān)注溫濕度相關(guān)測(cè)試的核心原因。
二、濕熱環(huán)境如何“削弱”粘貼能力？
對(duì)水膠來(lái)說(shuō)，陰雨天帶來(lái)的高濕度環(huán)境，是最直接的挑戰(zhàn)。因?yàn)樗z的膠膜中存在一定的親水基團(tuán)，在高濕度環(huán)境下，空氣中的水分會(huì)被膠膜吸收，引發(fā)“吸濕水解”反應(yīng)。
這種反應(yīng)會(huì)直接破壞膠層的分子結(jié)構(gòu)：
- 一方面，水分的侵入會(huì)降低膠膜與基材表面的吸附力，就像在膠層和基材之間隔了一層“水膜”，導(dǎo)致粘性大幅下降；
- 另一方面，水解反應(yīng)會(huì)破壞膠層內(nèi)部的分子鏈連接，降低內(nèi)聚力，讓膠層變得脆弱，甚至出現(xiàn)開(kāi)裂、粉化的情況。

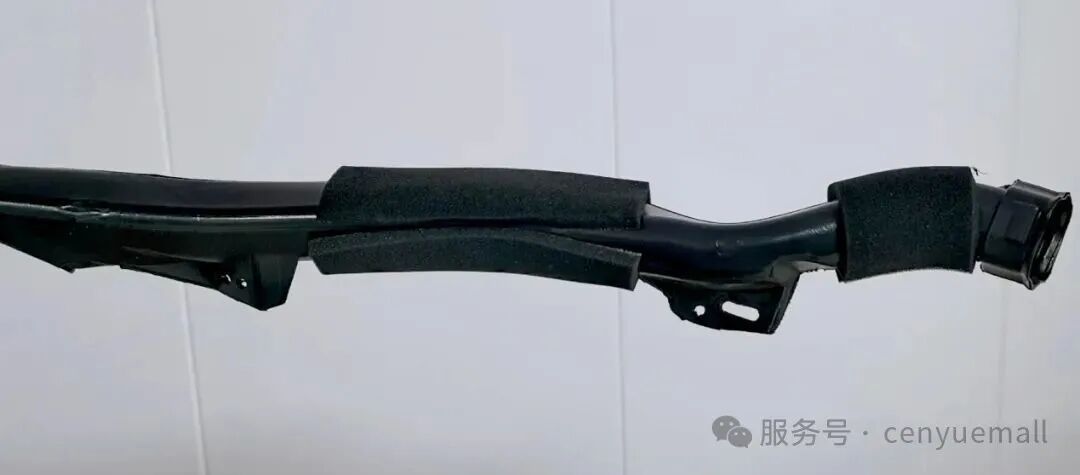

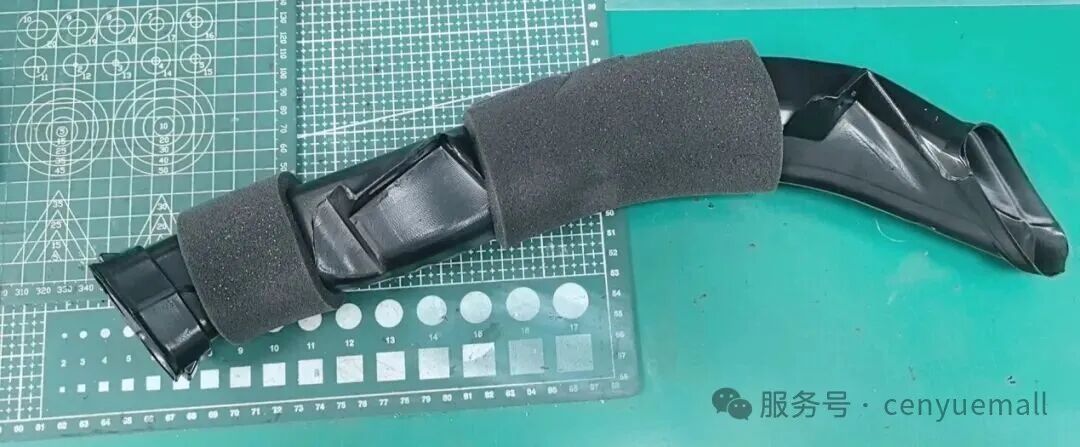

一旦出現(xiàn)這些問(wèn)題，內(nèi)飾部件就可能出現(xiàn)松動(dòng)、脫落，比如空調(diào)總成背膠海綿脫落晃動(dòng)，方向盤(pán)HOD功能反應(yīng)不靈敏，嚴(yán)重影響駕駛體驗(yàn)與安全性。
如果溫度過(guò)高，分子鏈段運(yùn)動(dòng)加劇，膠層模量下降，浸潤(rùn)變好但內(nèi)聚會(huì)變差；如果溫度過(guò)低，分子鏈段凍結(jié)，模量劇增，就不能在材料表面充分浸潤(rùn)，粘性會(huì)降低。
而且，高溫環(huán)境還會(huì)加劇濕熱的破壞作用。高溫會(huì)加快分子運(yùn)動(dòng)，讓水分更容易滲透到膠膜內(nèi)部，同時(shí)也會(huì)降低膠層的內(nèi)聚力，讓粘性失效的速度更快。所以，汽車(chē)內(nèi)飾用的水膠的測(cè)試，必須關(guān)注“高溫高濕”和“溫度交變”這兩種極端場(chǎng)景。
三、兩大核心測(cè)試：驗(yàn)證水性膠的“極端環(huán)境適應(yīng)力”
為了模擬汽車(chē)實(shí)際使用中的惡劣環(huán)境，與溫濕度相關(guān)的測(cè)試有兩種——雙85測(cè)試和冷熱交變測(cè)試。這兩項(xiàng)測(cè)試的核心目的，是觀察膠層在極端條件下的剝離力變化，驗(yàn)證其是否能保持穩(wěn)定的粘貼效果。
1. 雙85測(cè)試

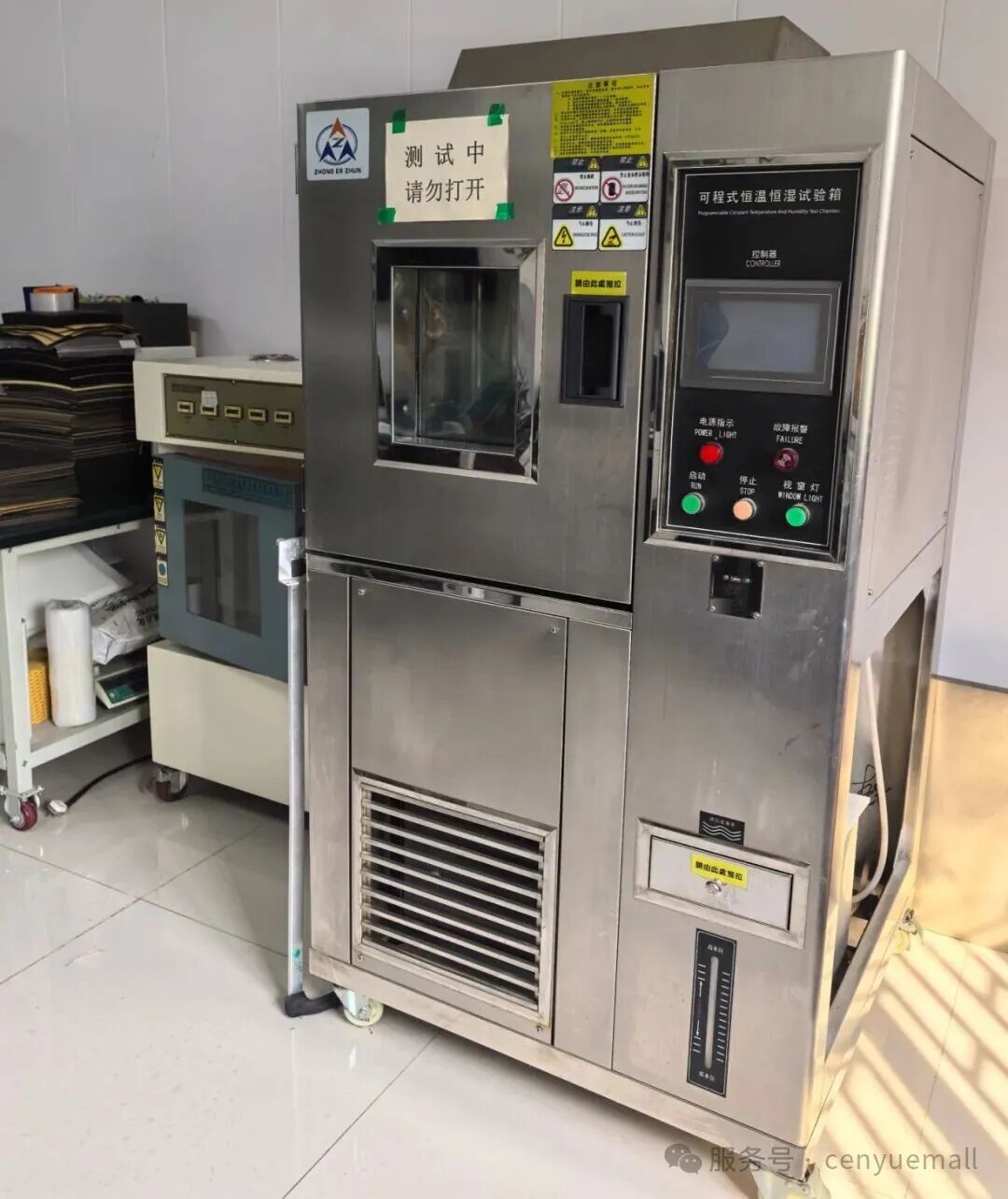

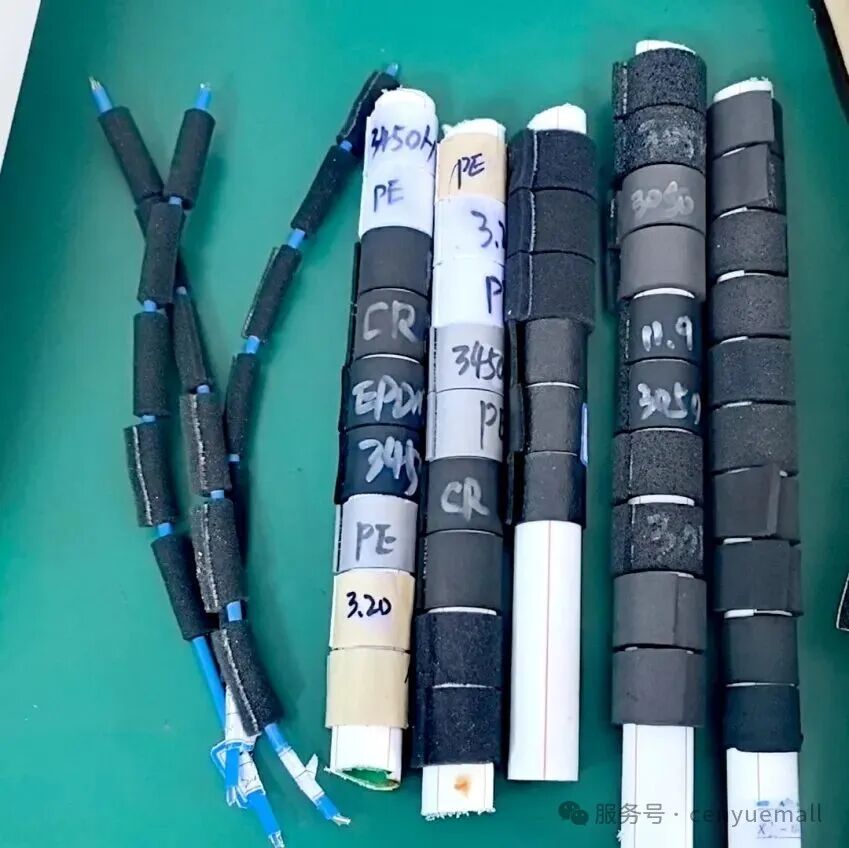

雙85測(cè)試，是指把涂有水膠的試樣和汽車(chē)內(nèi)飾常用基材（如PP、ABS、織物等）貼合后，在“85℃高溫+85%相對(duì)濕度”的環(huán)境下，進(jìn)行長(zhǎng)時(shí)間恒溫恒濕放置（測(cè)試時(shí)間按照產(chǎn)品要求確定）。

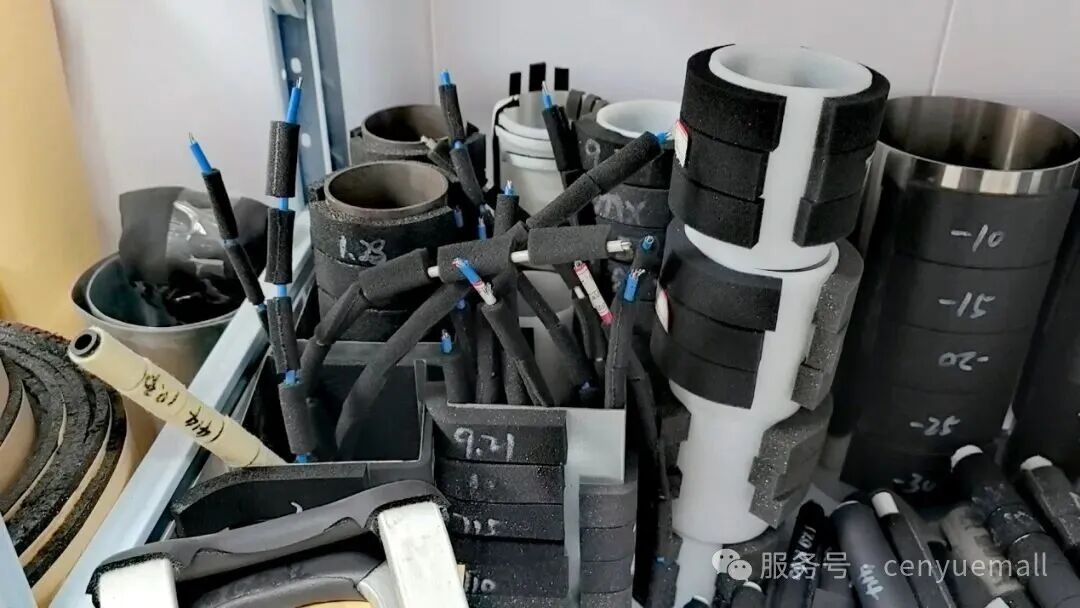

這種測(cè)試場(chǎng)景，主要模擬汽車(chē)在夏季多雨地區(qū)長(zhǎng)時(shí)間行駛，或者長(zhǎng)期停放在露天環(huán)境中，車(chē)內(nèi)持續(xù)處于高溫、高濕的狀態(tài)。測(cè)試過(guò)程中，重點(diǎn)監(jiān)測(cè)試樣在不同時(shí)間節(jié)點(diǎn)的剝離力變化——如果剝離力下降幅度較小，而且試樣沒(méi)有脫膠、膠層殘留等問(wèn)題，就說(shuō)明這款水膠的抗?jié)駸崂匣芰^強(qiáng)，能應(yīng)對(duì)長(zhǎng)期高溫高濕環(huán)境的考驗(yàn)。
2. 冷熱交變測(cè)試
如果說(shuō)雙85測(cè)試聚焦于“持續(xù)極端濕熱”，那冷熱交變測(cè)試就是針對(duì)汽車(chē)在不同季節(jié)、不同地區(qū)行駛時(shí)的溫度劇烈變化——測(cè)試條件通常設(shè)定為-40℃（模擬北方寒冬）到100℃（模擬夏季暴曬）之間的循環(huán)切換，每個(gè)循環(huán)包含低溫保持、升溫、高溫保持、降溫四個(gè)階段（各階段時(shí)間、總循環(huán)次數(shù)根據(jù)產(chǎn)品要求確定）。
在這種“冰火兩重天”的交替環(huán)境中，膠層和基材都會(huì)因?yàn)闊崦浝淇s產(chǎn)生不同程度的形變。如果水膠的柔韌性、內(nèi)聚力不足，就容易出現(xiàn)膠層開(kāi)裂、與基材剝離的情況。因此，這項(xiàng)測(cè)試的核心是驗(yàn)證膠層在溫度劇烈波動(dòng)下的尺寸穩(wěn)定性和粘貼持久性——只有經(jīng)過(guò)多次冷熱循環(huán)后，仍然不脫膠、不翹邊，牢牢粘住對(duì)手件，才能證明它適配汽車(chē)全地域、全季節(jié)的使用需求。
四、總結(jié)：測(cè)試過(guò)關(guān)，才是合格的汽車(chē)內(nèi)飾用水性膠
從粘貼原理來(lái)看，水膠的粘貼效果依賴分子吸附、浸潤(rùn)和內(nèi)聚力的平衡；而汽車(chē)內(nèi)的高溫高濕、溫度變化，恰恰會(huì)破壞這種平衡。
雙85測(cè)試和冷熱交變測(cè)試，就是通過(guò)模擬最極端的使用環(huán)境，精準(zhǔn)檢驗(yàn)水膠的抗?jié)駸崂匣芰蜏囟冗m應(yīng)能力。一款能在這兩項(xiàng)測(cè)試中穩(wěn)定表現(xiàn)、不脫膠、剝離力達(dá)標(biāo) 的水性丙烯酸壓敏膠，不僅能滿足汽車(chē)內(nèi)飾的環(huán)保要求，更能為內(nèi)飾部件的穩(wěn)定性、駕駛體驗(yàn)的舒適性提供核心保障。
